扭矩力測試的功能和性能：

1、扭矩力裝置的用途

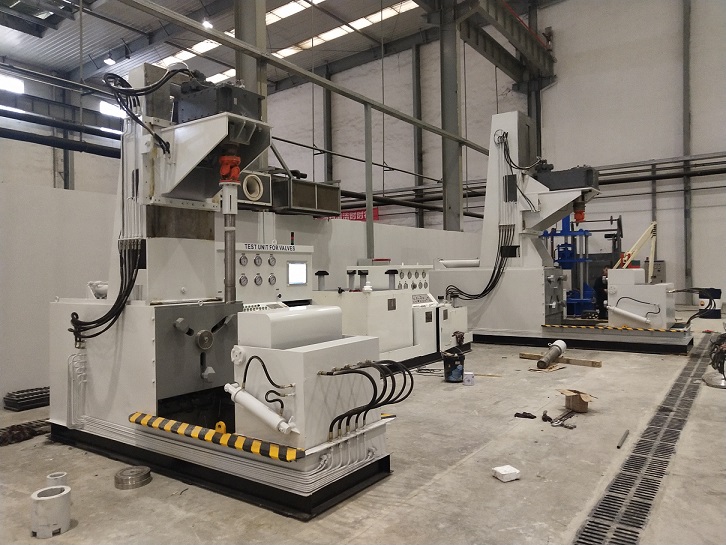

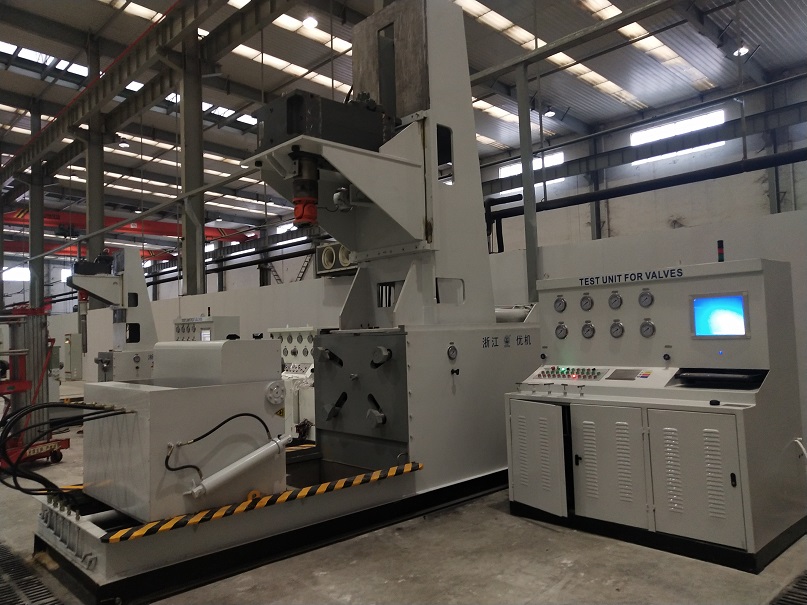

該“閥門啟閉扭矩測試裝置”用于球閥、旋塞閥、閘閥或截止閥、在液壓閥門試驗臺上做壓力測試時閘閥開啟或關閉時的扭矩測試（含啟閉過程中的動態扭矩實時曲線）。

2、技術要求及性能參數

1. JWZ-200型扭矩力傳感器額定扭矩力：8000N.m。

   JWZ-500型扭矩力傳感器額定扭矩力:40000N.m。

2. 該測試裝置可測扭矩范圍內相應規格球閥的啟閉扭矩及啟閉過程中的動態扭矩；

3. “閥門啟閉扭矩連續測試裝置”的機械部分與測控顯示系統構成，兩部分連接應方便、快捷。

4. 該測試裝置應能顯控閥門扭矩測試過程中任一開度位置的扭矩值，打印表格上應有最大測試扭矩力，并能輸出打?。ㄩy門開度位置與扭矩值對應曲線圖）。

5. 該測試裝置安裝方式為立式安裝（球閥開關）。其驅動方式為液壓馬達和減速機驅動。

6. 測試裝置各部件（驅動部件、傳感器支座等）的連接沒有相對位移，保證其結果的準確性。

7. 為使該測試裝置與多規格閥門方便連接，聯軸器采用轉矩爪式和萬向連接方式，傳感器輸出軸端爪盤由需方自制。

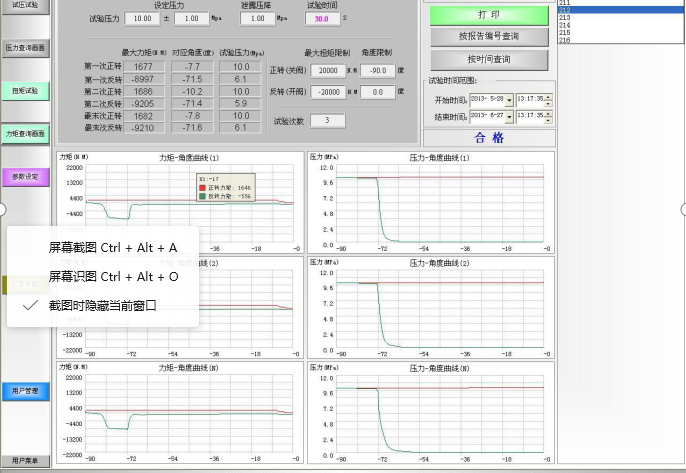

3、在進行閥門”啟閉扭矩測試”時，該裝置以液壓能為動力，液壓馬達產生可控可調的扭矩，通過扭矩傳感器和萬向節傳動桿，將扭矩傳至被測閥門，在被測閥門帶壓關閉或帶壓開啟時，啟閉閥門的扭矩由扭矩傳感器檢出信號，傳至“觸摸屏監測系統”，系統實時地將檢測全過程的扭矩值，以曲線的形式，顯示和儲存在系統中，同時在系統中顯示最大的扭矩力，通過關鍵字，可檢索、查閱和打印扭矩檢測的數據和曲線。
